Việc áp dụng các giải pháp tiết kiệm năng lượng và giảm phát thải trong ngành xi măng đòi hỏi phải đánh giá kỹ thuật toàn diện, từ quy mô phòng thí nghiệm đến triển khai công nghiệp. Dưới áp lực sản xuất cao và các quy định môi trường khắt khe, mọi cải tiến không chỉ phải đảm bảo hiệu quả kỹ thuật mà còn phải tối ưu về chi phí và thời gian đưa vào vận hành. Mô phỏng số chính là công cụ then chốt để hỗ trợ các kỹ sư:
- Phân tích nút thắt quy trình và xác định nguyên nhân giới hạn hiệu suất
- Dự đoán hiệu quả thiết bị và đánh giá tác động của các phương án cải tiến
- Rút ngắn thời gian (thử nghiệm, bảo trì, dừng sản xuất), giảm thiểu rủi ro và chi phí phát triển
Bài viết gồm các nội dung:
- Xu hướng và thách thức trong ngành sản xuất xi măng
- Giải pháp mô phỏng số trong ngành xi măng
- Mô phỏng cho ngành xi măng ở Việt Nam còn rất mới và có nhiều tiềm năng để khai thác
Bạn đọc quan tâm đến giải pháp mô phỏng cho ngành xi măng có thể xem bản ghi webinar hoặc liên hệ qua email để được tư vấn chi tiết.
Xu hướng và thách thức trong ngành sản xuất xi măng
Việt Nam sở hữu nguồn tài nguyên thiên nhiên phong phú và là quốc gia sản xuất xi măng lớn thứ ba thế giới về công suất, đạt khoảng 100 triệu tấn vào năm 2022 [nguồn]. Ngành xi măng tiêu thụ lượng lớn năng lượng và phát thải ô nhiễm đáng kể, đóng góp khoảng 5% tổng lượng CO₂ và tiêu thụ 2% năng lượng toàn cầu [nguồn]. Dây chuyền sản xuất bao gồm các thiết bị chính như băng tải, silo, calciner, lò nung clanhke (clinker), buồng đốt, hệ thống thông gió kho và xưởng, tháp tạo ẩm, lọc bụi tĩnh điện, ống dẫn, các loại máy nghiền và thiết bị làm nguội clinker. Trong tổng mức tiêu thụ, nhiệt năng chiếm 88% và điện năng chiếm 12%. Theo đánh giá của Schneider Electric [nguồn], tiềm năng tiết kiệm năng lượng của các thiết bị chủ yếu như sau:
- Lò nung clinker: 100% năng lượng nhiệt
- Hệ thống lưu trữ & nghiền xi măng: 42% năng lượng điện
- Hệ thống tận dụng nhiệt dư: 33% năng lượng điện
- Các máy nghiền clinker: 25% năng lượng điện
- Các máy nghiền thô: 25% năng lượng điện

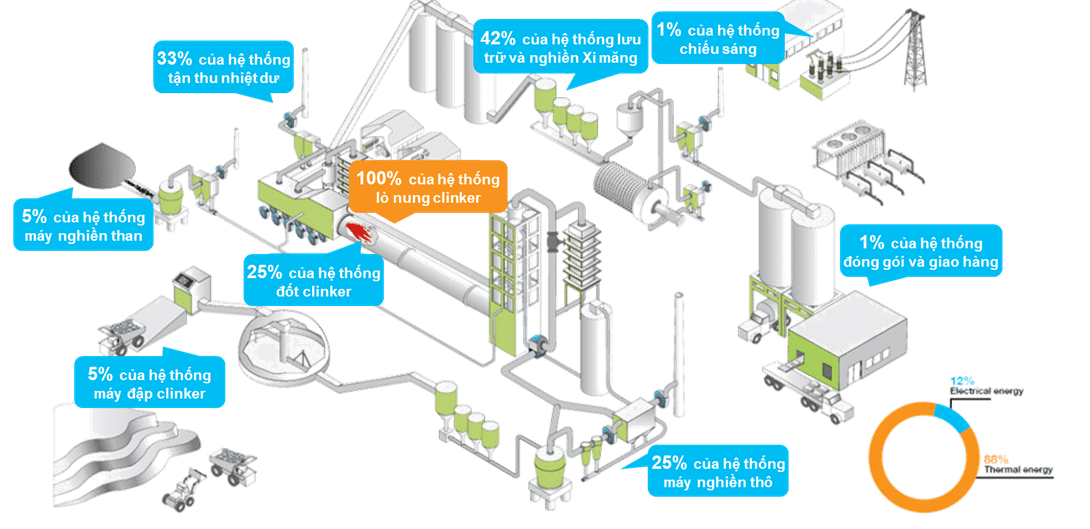

Sơ đồ các thiết bị chính trong dây chuyền sản xuất xi măng và tiềm năng tiết kiệm năng lượng [nguồn].
Bảng tổng hợp giải pháp ứng dụng trong ngành xi măng Việt Nam.
| Giải pháp | Mô tả | Dự án điển hình | Lợi ích |
|---|---|---|---|
| Tận dụng nhiệt dư (WHR – waste heat recovery) để phát điện | Thu hồi nhiệt từ khí dư trong quá trình sản xuất clinker để sản xuất hơi nước chạy tuabin phát điện, giảm tiêu thụ điện từ lưới. | Nhà máy Xi măng Đô Lương (Vissai): hệ thống WHR 100 triệu kWh/năm | Giảm 39% chi phí điện năng Bảo vệ môi trường Tăng hiệu quả sản xuất |
| Nâng cấp công nghệ lò nung và hệ thống nghiền | Cải tiến thiết bị, áp dụng công nghệ mới để tăng hiệu suất, giảm tiêu hao năng lượng và nguyên liệu. | Công ty Cổ phần Xi măng Quán Triều: công nghệ đốt và tái sử dụng tro xỉ (ximang.vn) | Tăng năng suất, giảm tiêu hao năng lượng, giảm chi phí sản xuất. |
| Đẩy mạnh tự động hóa và số hóa quá trình sản xuất | Sử dụng hệ thống điều khiển tự động, giám sát quá trình sản xuất bằng công nghệ số để tối ưu hóa vận hành, giảm lãng phí năng lượng. | Nhiều nhà máy áp dụng hệ thống giám sát năng lượng (ximang.vn) | Tăng hiệu quả sản xuất, giảm tiêu hao năng lượng, cải thiện chất lượng sản phẩm. |
| Kiểm soát chặt chẽ phát thải bụi, khí NOx, SOx | Cải tạo hệ thống lọc bụi tĩnh điện, sử dụng công nghệ giảm phát thải NOx, SOx để đáp ứng tiêu chuẩn môi trường. | Nhà máy Xi măng Đô Lương: công nghệ lọc bụi tĩnh điện hiện đại | Giảm ô nhiễm môi trường, tuân thủ quy định pháp luật, cải thiện hình ảnh doanh nghiệp. |
| Phát triển “xi măng xanh” với hàm lượng clinker thấp | Sử dụng phụ gia thay thế một phần clinker trong xi măng, giảm phát thải CO2 trong quá trình sản xuất. | Nhiều doanh nghiệp xi măng tại Việt Nam đang nghiên cứu và sản xuất xi măng xanh. | Giảm phát thải CO2, đáp ứng xu hướng thị trường, cải thiện tính bền vững của sản phẩm. |
Áp lực cạnh tranh và yêu cầu về bảo vệ môi trường đang thúc đẩy các nhà máy xi măng Việt Nam tối ưu hóa năng lượng và giảm phát thải. Theo Quyết định 1266/QĐ-TTg về Chiến lược phát triển vật liệu xây dựng, 100% dây chuyền sản xuất từ 2.500 tấn clinker/ngày trở lên phải lắp đặt hệ thống thu hồi nhiệt để phát điện [nguồn]. Đồng thời, Quyết định 01/2022/QĐ-TTg quy định kiểm kê khí nhà kính và nâng cấp công nghệ lọc bụi tĩnh điện nhằm đáp ứng ngưỡng phát thải mới. Để đạt mục tiêu tiết kiệm năng lượng và phát triển bền vững, cần giám sát liên tục từ cấp thiết bị đến toàn bộ quy trình sản xuất, kết hợp các giải pháp kỹ thuật truyền thống với chuyển đổi số (digital transformation) và khai thác dữ liệu đa cấp để tối ưu hóa hiệu suất. Hiện nay, ngành xi măng đã và đang triển khai tận dụng nhiệt thải (waste heat recovery – WHR) để phát điện, sử dụng nhiên liệu thay thế (rác thải, sinh khối), nâng cấp công nghệ lò nung và hệ thống nghiền, đồng thời đẩy mạnh tự động hóa, số hóa, kiểm soát chặt chẽ phát thải bụi và khí NOx, SOx, tối ưu logistics nguyên liệu và hướng tới phát triển “xi măng xanh” với tỉ lệ clinker thấp. Những biện pháp này không chỉ giảm chi phí năng lượng mà còn giúp ngành xi măng Việt Nam đáp ứng các chuẩn mực quốc tế về phát thải và tiến gần hơn tới mục tiêu trung hòa carbon.
Giải pháp mô phỏng số trong ngành xi măng
Việc ứng dụng công nghệ tiết kiệm năng lượng và giảm phát thải trong ngành xi măng gặp nhiều thách thức kỹ thuật. Nhiệt độ vận hành cao, dòng chảy rối và tính không đồng nhất của nguyên liệu và nhiên liệu khiến việc thu hồi nhiệt và xử lý khí thải trở nên phức tạp. Hệ thống hiện hữu tại nhiều nhà máy, đặc biệt là các lò cũ, không được thiết kế sẵn cho các giải pháp thu hồi nhiệt (WHR) hoặc thu giữ CO2 (CCS), dẫn đến chi phí cải tạo lớn và nhu cầu về hạ tầng bổ sung như diện tích, điện và nước. Thiếu hụt kinh nghiệm vận hành và bảo trì công nghệ mới cùng với quy mô đầu tư ban đầu cao làm tăng rủi ro dự án, kéo dài thời gian hoàn vốn và hạn chế khả năng nhân rộng giải pháp xanh. Để vượt qua những rào cản kỹ thuật, cần hiểu tường tận chu trình công nghệ từ phản ứng hóa học trong thiết bị phản ứng đến chuyển động của khí và vật liệu rắn, nhằm tối ưu hóa thiết kế hệ thống công nghệ, đồng thời giảm thiểu thời gian dừng máy ngoài kế hoạch.
Mô phỏng số đóng vai trò then chốt trong việc giải quyết các thách thức trên. Mô phỏng CFD bằng STAR-CCM+ cung cấp phân tích chi tiết về trường dòng, áp suất và nhiệt độ trong thiết bị trước khi triển khai thực tế, trong khi mô phỏng 1D với Amesim đánh giá hiệu suất toàn hệ thống, bao gồm tiêu thụ năng lượng và chi phí vận hành. Khả năng mô phỏng đa vật lý kết hợp với tối ưu hóa tự động và phân tích dựa trên AI/ML cho phép tinh chỉnh thiết kế và chiến lược vận hành qua các giai đoạn nghiên cứu phát triển, thiết kế cơ bản và chi tiết, thử nghiệm, vận hành và bảo trì.
Giải pháp này phù hợp cho cả dự án cải tạo hệ thống hiện có và tích hợp công nghệ mới, đồng thời phù hợp với chủ trương phát triển khoa học công nghệ và đổi mới sáng tạo của Chính phủ Việt Nam [nguồn]. Trong bối cảnh chuyển đổi số và phát triển nguồn nhân lực chất lượng cao, mô phỏng số sẽ thúc đẩy đổi mới, nâng cao năng lực cạnh tranh, đồng thời đáp ứng yêu cầu tiết kiệm năng lượng, giảm phát thải và hướng đến sản xuất xanh bền vững.
Triển khai giải pháp mô phỏng số trong thực tế
Chiến lược mô phỏng số trong sản xuất xi măng nhằm tăng hiệu quả năng lượng, hoàn thiện quy trình và thúc đẩy đổi mới sáng tạo để đạt vận hành xuất sắc (operational excellence). Ứng dụng mô phỏng số cho phép phân tích chi tiết trường dòng, nhiệt và áp suất trong đường ống nhằm tối ưu phân phối khí, mô phỏng quá trình nghiền để nâng cao công suất và tuổi thọ thiết bị, mô hình phân tách, mài mòn và dự đoán bảo trì, tuổi thọ trong hệ thống cyclone phân tách để cải thiện thu hồi vật liệu, tính toán lưu lượng và áp suất trong hệ thống thông gió, cũng như mô phỏng quá trình cháy và trao đổi nhiệt cùng các phân tích chỉ số theo dõi chuyên sâu. Nhờ đó rút ngắn thời gian thử nghiệm thực địa, giảm chi phí đầu tư và cung cấp dữ liệu định lượng cho tinh chỉnh thiết kế, tìm điểm vận hành tối ưu và nâng cao độ tin cậy toàn hệ thống.

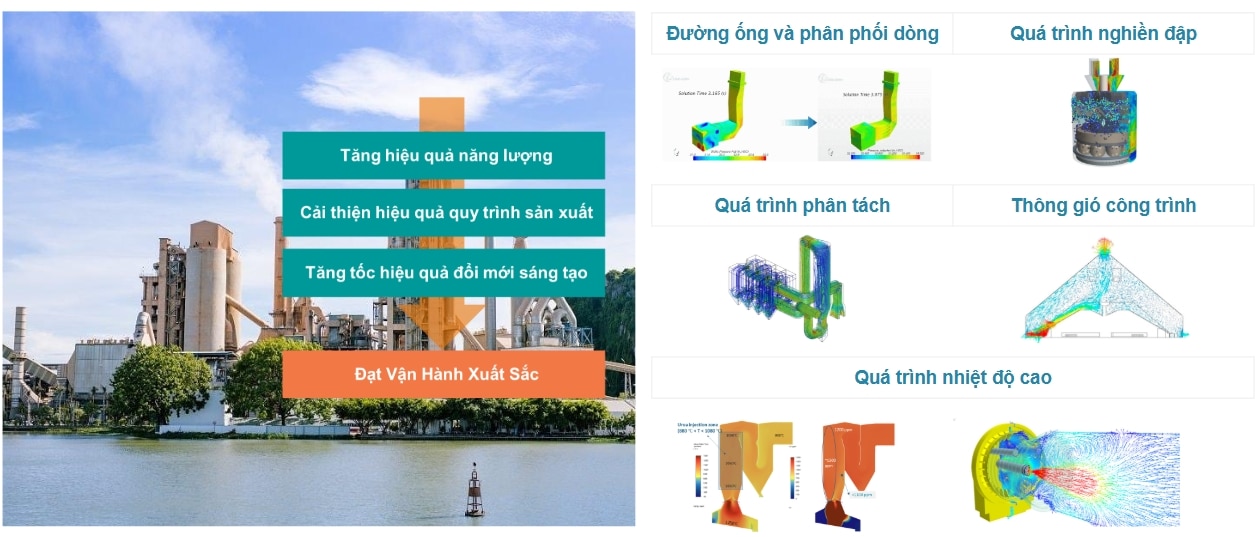

Chiến lược sử dụng mô phỏng số và các ứng dụng điển hình trong ngành công nghiệp sản xuất xi măng
Tiết kiệm năng lượng nhờ tối ưu hệ thống đường ống cấp khí

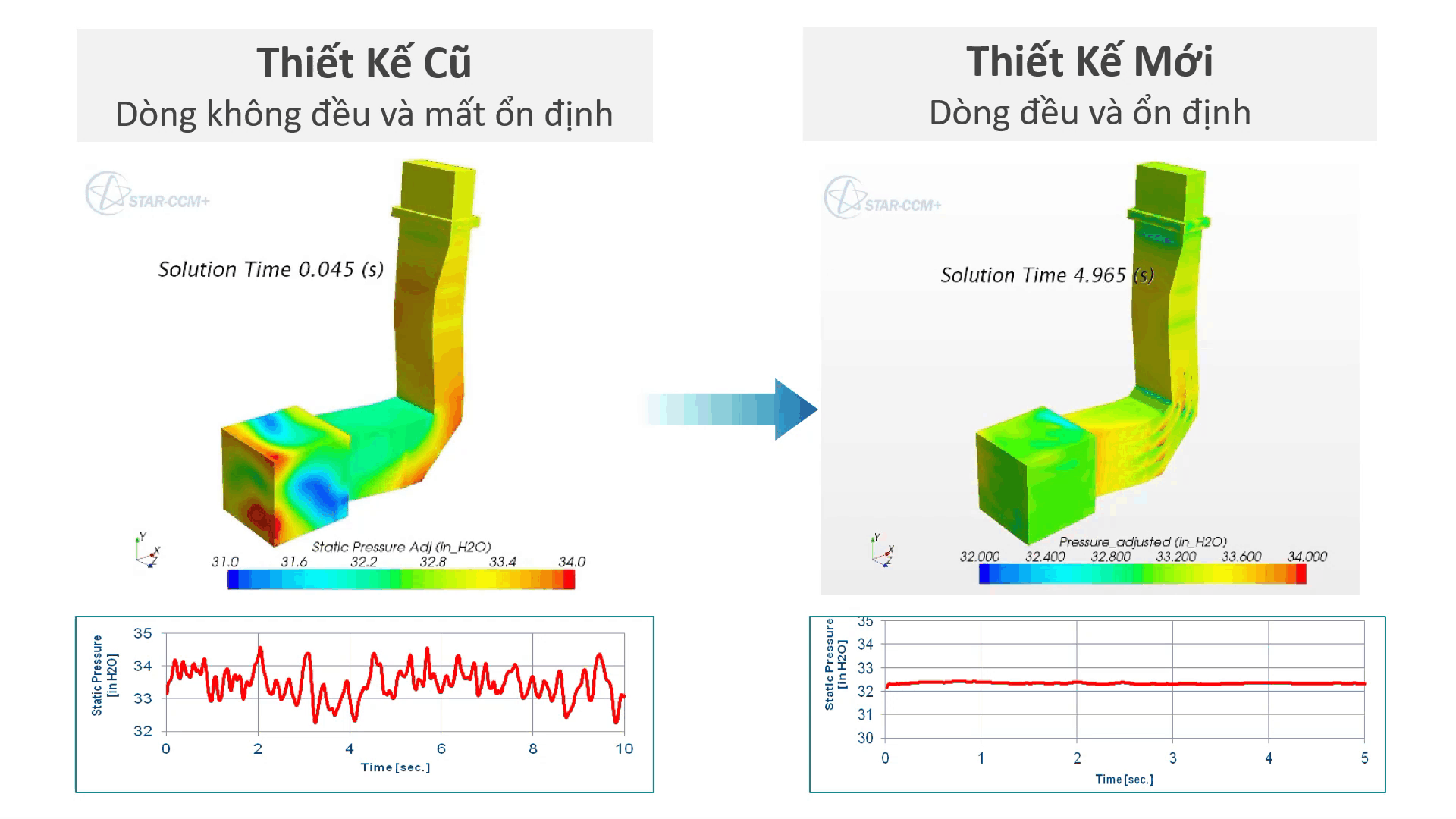

Ví dụ điển hình là tối ưu hóa đường ống dẫn khí cấp cho lò hơi tại nhà máy xi măng, xuất phát từ hiện tượng va đập thủy lực làm tăng trở lực và giảm lưu lượng khí, dẫn đến suy giảm hiệu suất vận hành. Nhóm kỹ sư đã sử dụng mô phỏng CFD để phân tích chi tiết phân bố áp suất và xác định các vùng xoáy bên trong ống dẫn, từ đó đề xuất thiết kế cánh dẫn hướng và tấm đục lỗ nhằm điều tiết dòng khí, giảm xoáy và tổn thất áp suất. Kết quả cho thấy cấu hình mới duy trì áp suất đầu ra ổn định hơn, tăng lưu lượng khí cấp vào lò và cải thiện hiệu suất truyền khí; toàn bộ quá trình phân tích và hiệu chỉnh thiết kế hoàn thành trong hai tuần, giúp giảm trở lực động và đảm bảo dòng khí ổn định cho vận hành liên tục.
Thiết kế đường ống mới giảm tiêu tốn năng lượng (nguồn: Siemens).
Cải tạo và tối ưu thiết kế cho hệ thống lọc bụi tĩnh điện không đạt chuẩn
Giải pháp cải tạo hệ thống lọc bụi tĩnh điện chưa đạt chuẩn phát thải có thể chia làm ba phương án: (1) Thay thế hoàn toàn sang hệ thống lọc bụi túi, tận dụng khung sẵn có và bổ sung quạt khí thải để giảm áp suất tĩnh, qua đó nâng cao hiệu suất lọc. (2) Kết hợp song song hệ thống lọc tĩnh điện và lọc túi bằng cách cải tiến cấu trúc túi lọc ở các mô-đun cuối và bổ sung tấm phân phối khí nhằm tối ưu hóa trường dòng, vừa tận dụng công nghệ hiện hữu vừa tiết kiệm chi phí đầu tư. (3) Nâng cấp hệ thống tĩnh điện thuần túy bằng việc lắp đặt các mô-đun công nghệ cao vào khoang lọc hiện có nhằm tăng hiệu suất giữ bụi mà không làm tăng trở lực hoặc thay đổi lưu trình khí.

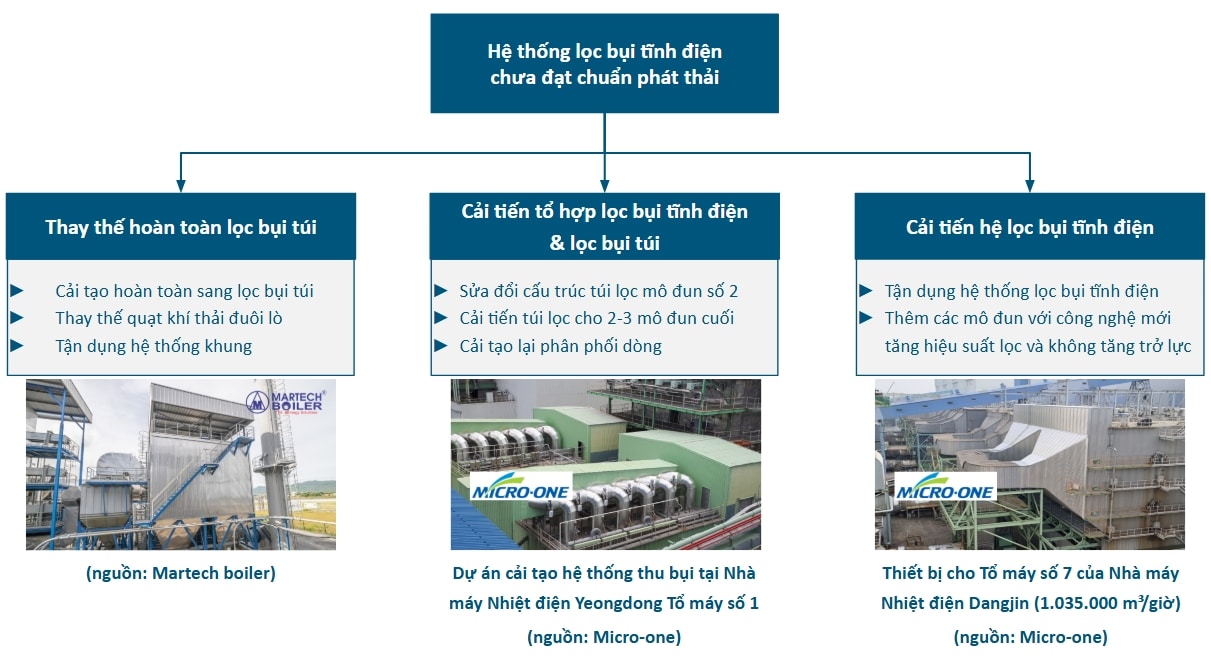

Tổng hợp các giải pháp giúp cải tiến hệ thống lọc bụi tĩnh điện.
Để so sánh và tối ưu các phương án trên, mô phỏng CFD được dùng để phân tích phân bố dòng chảy và tính chọn chính xác tấm phân phối khí. Như hình dưới, tấm phân phối khí thiết kế đúng có thể cải thiện tính đồng đều của dòng chảy lên đến 20%, từ đó giảm vùng dòng nối tắt giúp nâng cao đáng kể hiệu suất lọc bụi.

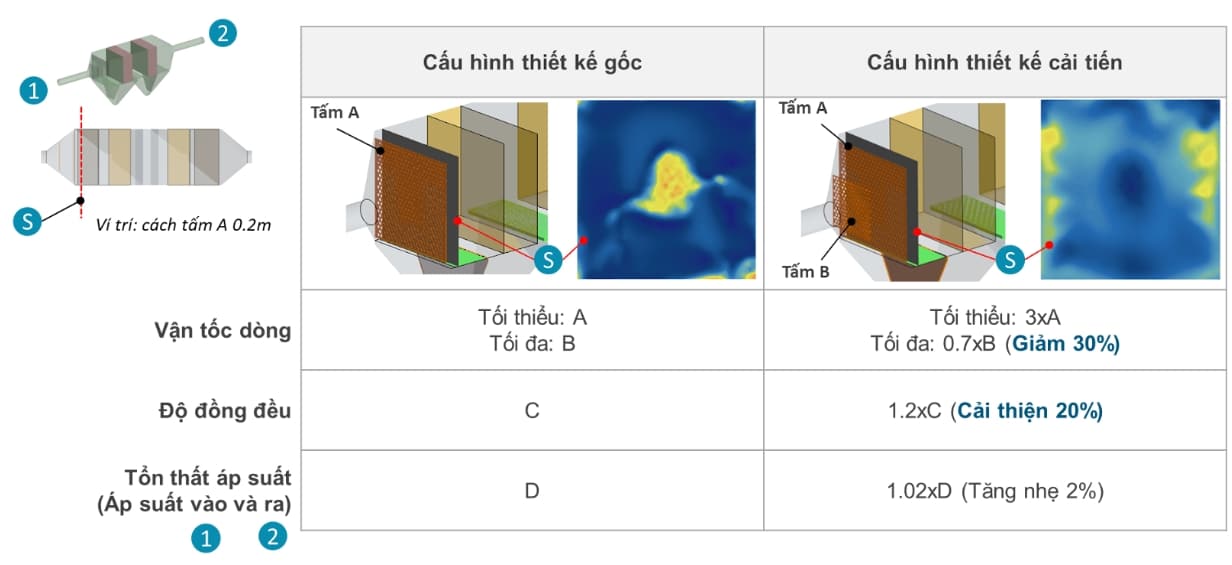

Ứng dụng mô phỏng CFD trong đánh giá lại phân phối dòng hệ thống thử nghiệm mô đun lọc bụi tĩnh điện công nghệ cao (nguồn: CFDWAYS)
Giảm mài mòn trong hệ thống cyclone tách hạt
Trong sản xuất xi măng, các cyclone thường bị mài mòn nhanh do va đập của hạt mịn vào thành ống dẫn. Dòng xoáy chưa tối ưu làm giảm hiệu suất phân riêng, kéo theo chi phí bảo trì cao và gián đoạn vận hành. Mô phỏng CFD cho phép xác định vùng mài mòn và tính tổn thất áp suất cục bộ trong hệ thống cyclone. Dựa trên kết quả này, kỹ sư có thể tinh chỉnh hình học thiết bị, ví dụ bố trí cánh dẫn hướng mới, bo tròn góc xả, thay đổi vị trí van nhằm giảm xoáy và hạn chế mài mòn, v.v.. Tính năng tự động hóa đánh giá thiết kế trong STAR-CCM+ giúp đánh giá nhanh nhiều phương án tối ưu kèm dữ liệu định lượng về độ mòn. Nhờ vậy, cyclone đạt hiệu suất phân riêng cao hơn, tuổi thọ dài hơn, vận hành ổn định hơn và giảm chi phí bảo trì.

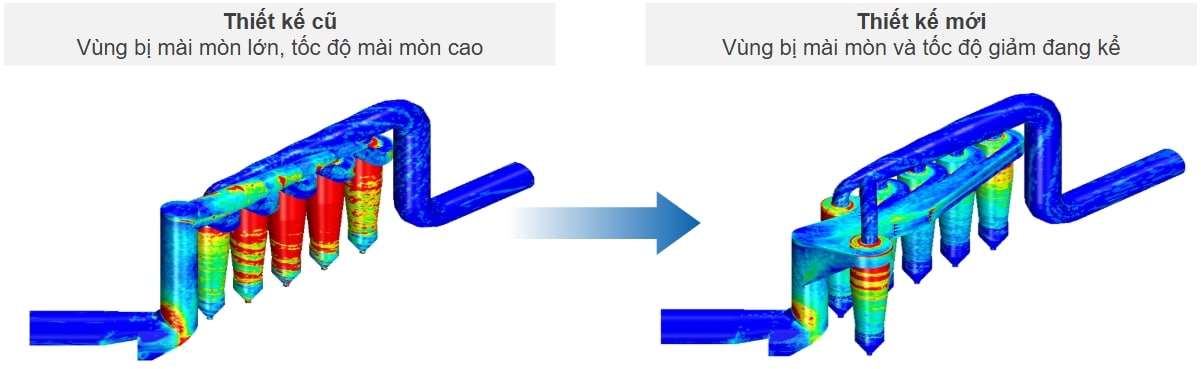

Ứng dụng mô phỏng tối ưu thiết kế cyclone (nguồn: Siemens)
Đánh giá hiệu suất và cải tạo quá trình nhiệt độ cao, hướng tới số hóa vận hành và bảo dưỡng

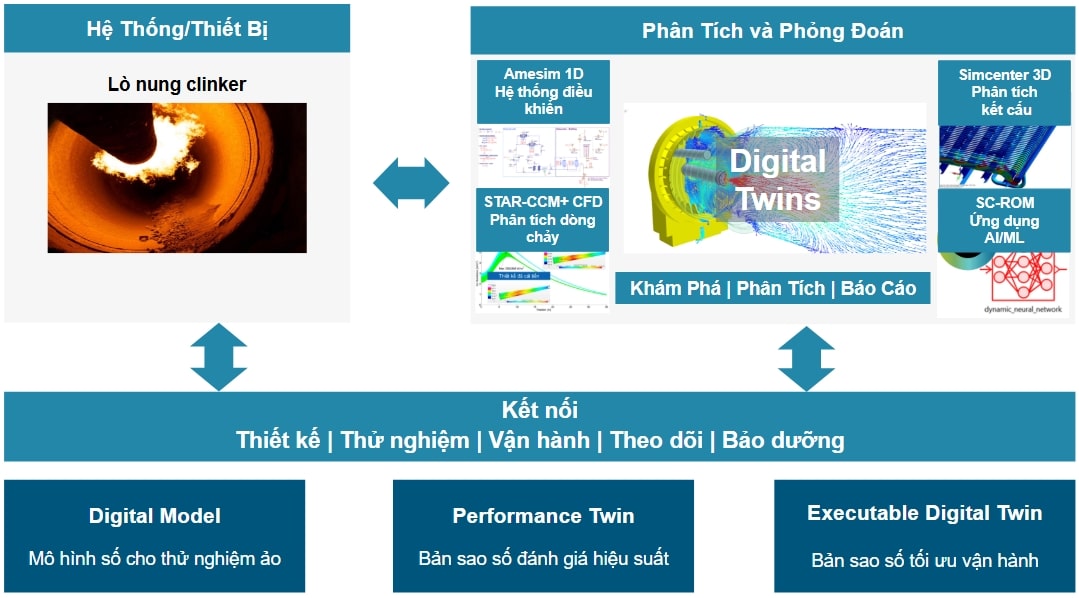

Từ mô hình số (digital model) tới bản sao số (digital twin) cho thiết kế, theo dõi thông minh và tối ưu vận hành
Quá trình đốt nhiên liệu ở nhiệt độ cao trong lò nung clinker gặp nhiều thách thức: đầu đốt cần phù hợp cho nhiên liệu đốt, kiểm soát ổn định trường dòng và truyền nhiệt, giảm ăn mòn vật liệu và hạn chế phát thải v.v.. Để đáp ứng yêu cầu thiết kế và vận hành toàn diện, công nghệ bản sao số (Digital Twin) tích hợp mô phỏng 1D, CFD và AI/ML được xây dựng trên nền tảng dữ liệu thực, cho phép trực quan hóa, giám sát thời gian thực và triển khai các mô hình cảm biến ảo (Virtual Sensing), bảo trì dự đoán (Predictive Maintenance – PdM) và điều khiển dự đoán (Model Predictive Control – MPC). Giải pháp này đảm bảo tối ưu hóa liên tục hiệu suất vận hành và nâng cao độ tin cậy của hệ thống. Ngoài ra với xu hướng sử dụng nhiên liệu thay thế, ứng dụng giải pháp sẽ giúp đánh giá tính khả thi và hiệu suất của đầu đốt trước khi lựa chọn các phương án phù hợp.

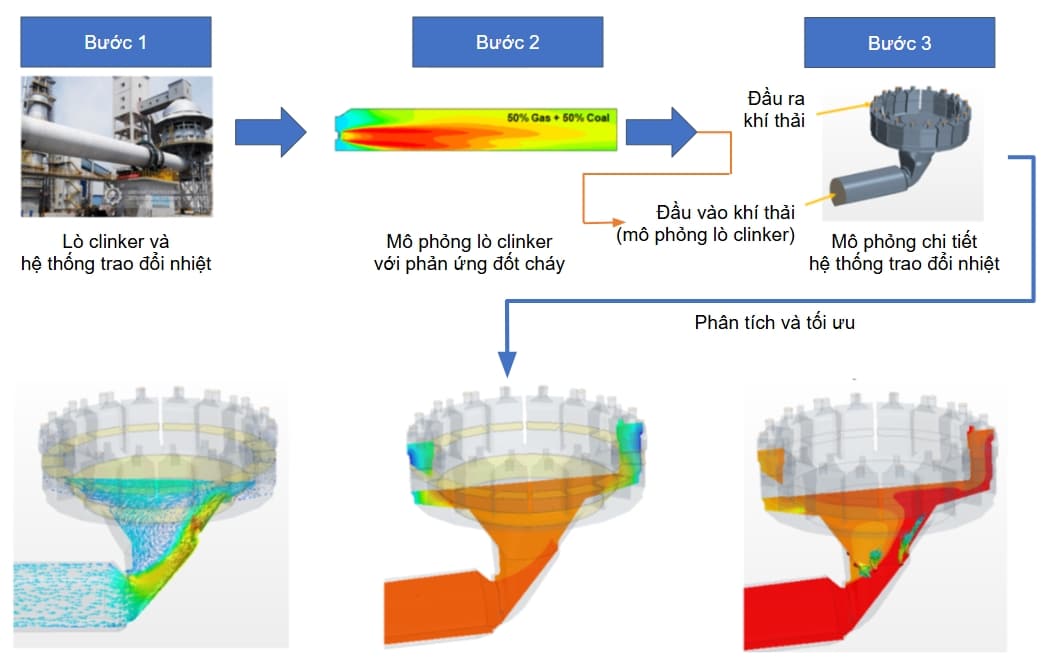

Giải pháp tối ưu hệ thống trao đổi nhiệt giúp xử lý khí đuôi lò (nguồn: Siemens).

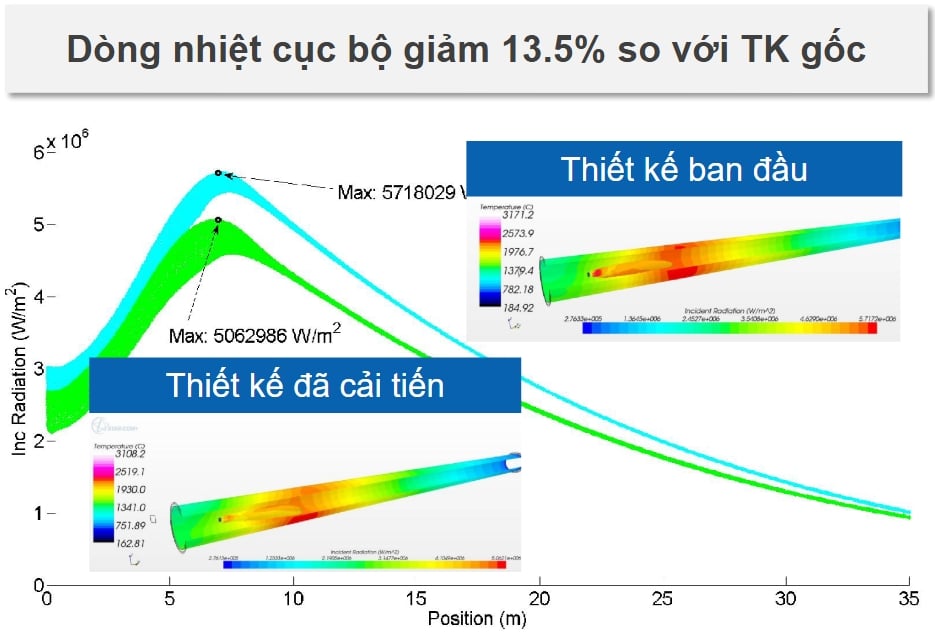

So sánh công suất bức xạ nhiệt giữa thiết kế gốc và thiết kế cải tiến dọc theo chiều dài lò nung clinker (nguồn: Siemens)
Ví dụ điển hình này tập trung vào việc phân tích nút thắt và tối ưu hóa điều kiện cháy trong lò nung clinker. Trong hệ thống này, dòng khí đa pha, phản ứng hóa học ở nhiệt độ cao và phản ứng khử NOx phải được xử lý đồng thời. Các mục tiêu kỹ thuật bao gồm giảm tiêu hao nhiên liệu, duy trì độ bền chịu lửa của vật liệu và ngăn ngừa tắc nghẽn do bột mịn hoặc kết tủa tinh thể. Thử nghiệm thực địa theo từng cấu hình vận hành tiêu tốn nhiều thời gian, chi phí cao và ẩn chứa rủi ro vận hành. Để khắc phục, cần tối ưu phân bố nhiệt bằng cách điều chỉnh vận tốc gió, giảm xoáy cục bộ, và đảm bảo truyền nhiệt đồng đều theo phương hướng kính và đường cong đặc tính nhiệt dọc chiều dài lò; qua đó tránh quá nhiệt cục bộ và sự hình thành vòng tinh thể bám vỏ lò. Mô phỏng còn tính chi tiết thành phần khí thải đầu ra, cung cấp dữ liệu đầu vào sát thực tế về nồng độ, lưu lượng và vận tốc khí thải. Mô phỏng CFD kết hợp phương pháp khám phá thiết kế (design exploration) cho phép mô phỏng quá trình truyền nhiệt và phản ứng khử NOx (SNCR), đồng thời tự động đánh giá các biến thể cấu hình vòi phun, vị trí đầu phun và thông số vận hành. Kết quả mô phỏng xác định giải pháp giảm NOx tối ưu trong khi vẫn bảo toàn hiệu suất nhiệt và tuổi thọ vật liệu. Nhiều doanh nghiệp như Kiln Flame Systems, Shree Cements và Bühler AG đã ứng dụng quy trình này để nâng cao hiệu suất, độ tin cậy và rút ngắn thời gian thiết kế.
Kết luận: Mô phỏng số cho ngành xi măng ở Việt Nam còn rất mới và có nhiều tiềm năng để khai thác
Trước áp lực giảm phát thải CO2 và tối ưu hóa vận hành, mô phỏng số không chỉ giúp giảm chi phí, thời gian và năng lượng mà còn giúp doanh nghiệp làm chủ quy trình, thúc đẩy đổi mới sáng tạo và bắt kịp xu hướng số hóa và chuyển đổi số. Ứng dụng mô phỏng từ giai đoạn thiết kế, phân tích nút thắt đến giám sát vận hành tạo nền tảng vững chắc cho mô hình số, giám sát thời gian thực và cải tiến liên tục, hướng tới sản xuất xanh, thông minh và bền vững. Sử dụng giải pháp mô phỏng số hiệu quả sẽ giúp giải quyết triệt để các thách thức kỹ thuật, giảm thời gian hoàn vốn, tăng hiệu suất, giảm thời gian bảo trì bảo dưỡng và cải thiện điều kiện làm việc. Đây là động lực chiến lược để ngành xi măng Việt Nam hiện đại hóa, thực thi chủ trương đổi mới sáng tạo, khai thác xu hướng chuyển đổi số và đóng góp chủ động vào mục tiêu trung hòa carbon.
Mời bạn theo dõi CFDWAYS Blog để cập nhật thêm những nghiên cứu ứng dụng, case study thực tiễn và các giải pháp tiên tiến giúp các ngành công nghiệp tối ưu công nghệ, nâng cao hiệu quả và phát triển bền vững.
*Mô phỏng 1D (Amesim): Mô phỏng 1D trong Amesim là phương pháp mô hình hóa toàn bộ hệ thống đa lĩnh vực (thủy lực, khí nén, nhiệt, cơ–điện…) dưới dạng mạng lưới các phần tử một chiều đơn giản, giúp xây dựng và thay đổi cấu hình nhanh chóng, theo dõi hiệu suất động của các thông số (áp suất, lưu lượng, nhiệt độ…)
