Bối cảnh & bài toán
Các dàn nóng đặt trên ba tầng phía sau một tường louver, sát tòa nhà bên cạnh và phòng máy phát. Vào giờ
nóng nhất mùa hè, không khí ngoài trời đã 41,1 °C, trong khi nhiệt độ làm việc tối đa theo hãng của các model
chỉ 40–48 °C. Khí nóng bị hút ngược vào dàn nóng sẽ khiến máy vượt ngưỡng làm việc.
Cách tiếp cận

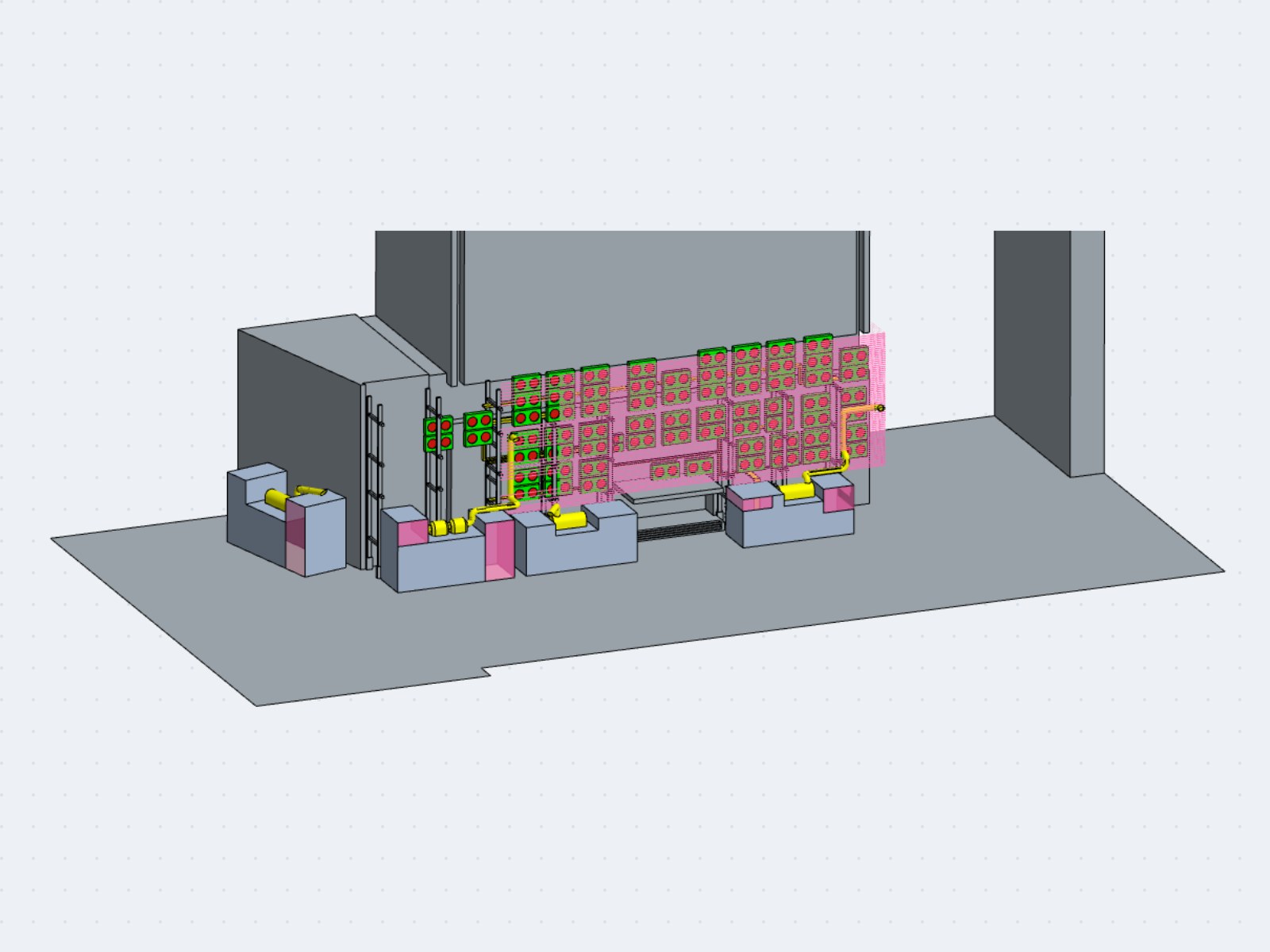

- Mô hình 3D tòa nhà, tòa bên cạnh, tường louver, máng điện, phòng máy phát và ống khói theo bản vẽ và số đo
khảo sát hiện trường.
- Điều kiện khắc nghiệt nhất: 13 giờ mùa hè, 41,1 °C, gió Tây 1,5 m/s (khảo sát 30/06/2025), bức xạ mặt
trời 1.283 W/m² theo tọa độ công trình; toàn bộ dàn nóng, quạt và máy phát chạy 100% tải (khói thải 519 °C,
385 m³/phút).
- Mỗi dàn nóng được mô hình hóa thành nguồn nhiệt kèm quạt theo catalogue (94–154 kW, 28.000–31.600 m³/h); nhiệt độ khí hút
của từng máy được so với nhiệt độ làm việc tối đa của hãng.
- Phương án 1: louver đổi sang hướng lên 45°, khoảng nan tăng từ 17,2 lên 25,8 cm, chỉnh lại hướng ống khói
máy phát.
Kết quả

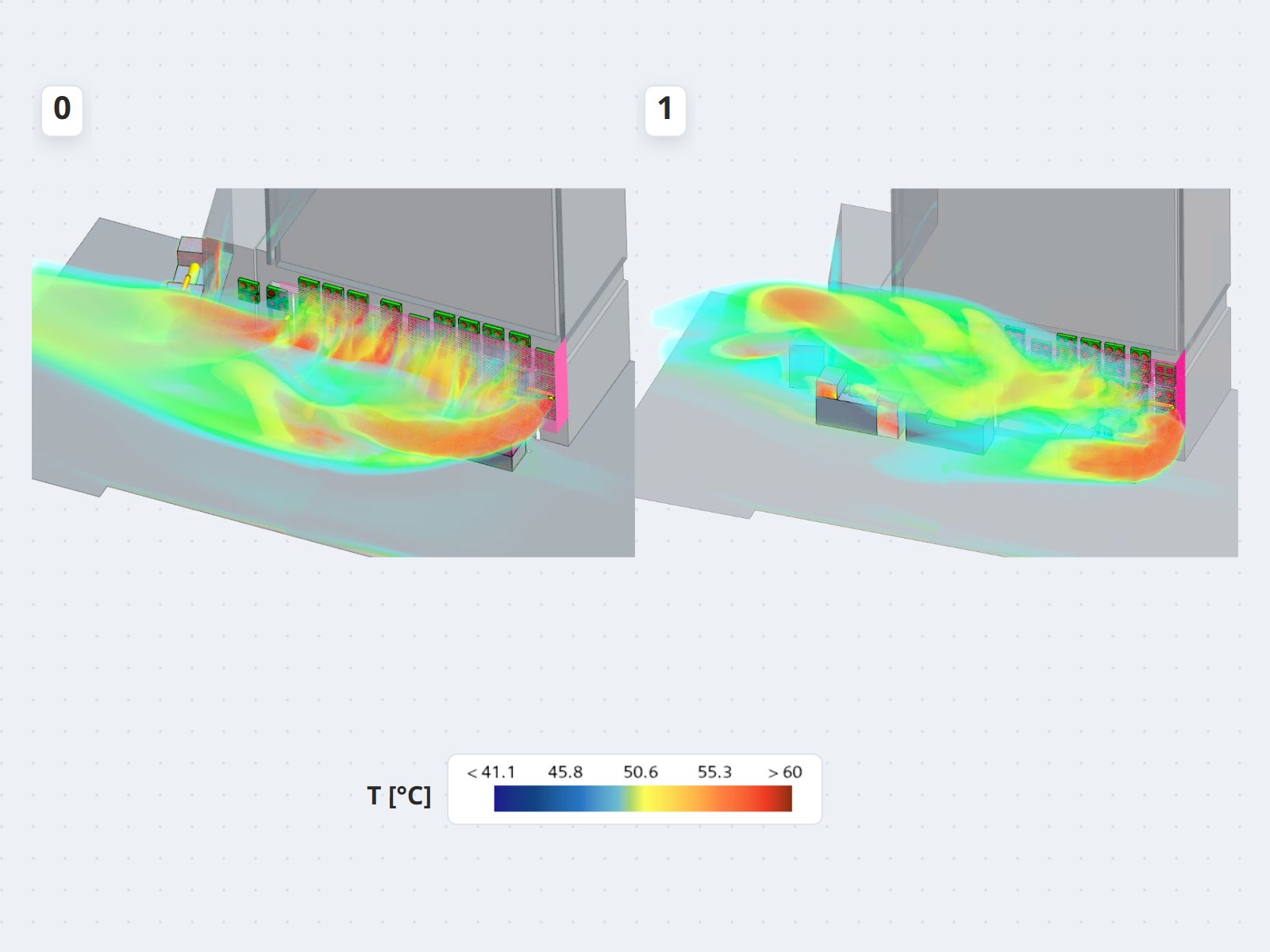

- Thiết kế gốc: louver hướng xuống giữ một phần khí ra từ dàn nóng tầng 1 lại và cuốn ngược vào cửa hút;
nhiệt độ khí hút cao nhất 64,4 °C, 32/56 dàn nóng vượt nhiệt độ làm việc tối đa. Dàn nóng tầng 3 gần
như không bị ảnh hưởng.
- Khói máy phát tạo vùng trên 100 °C quanh ống khói, ở cao độ và vị trí không ảnh hưởng tới người và dàn
nóng.

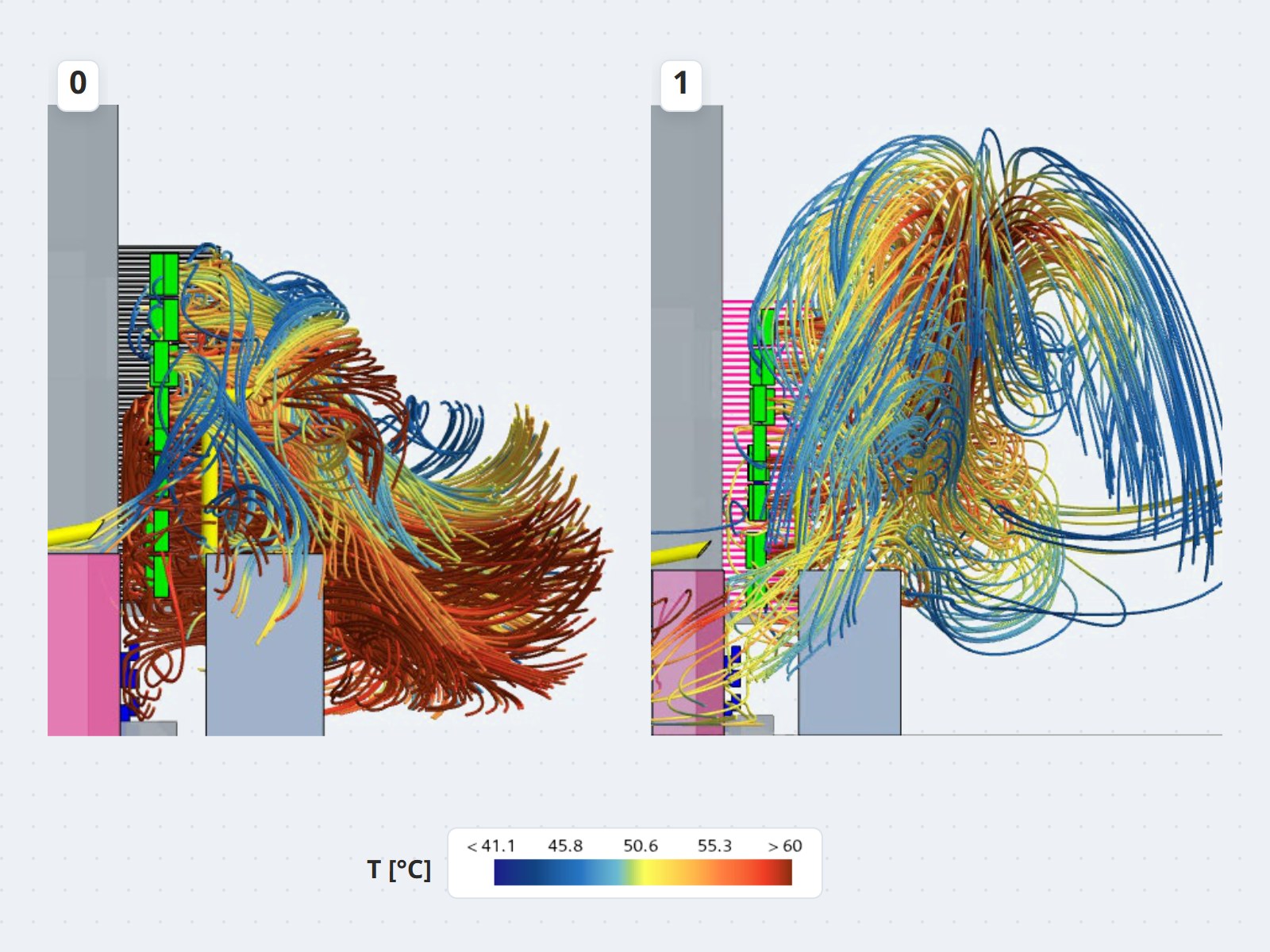

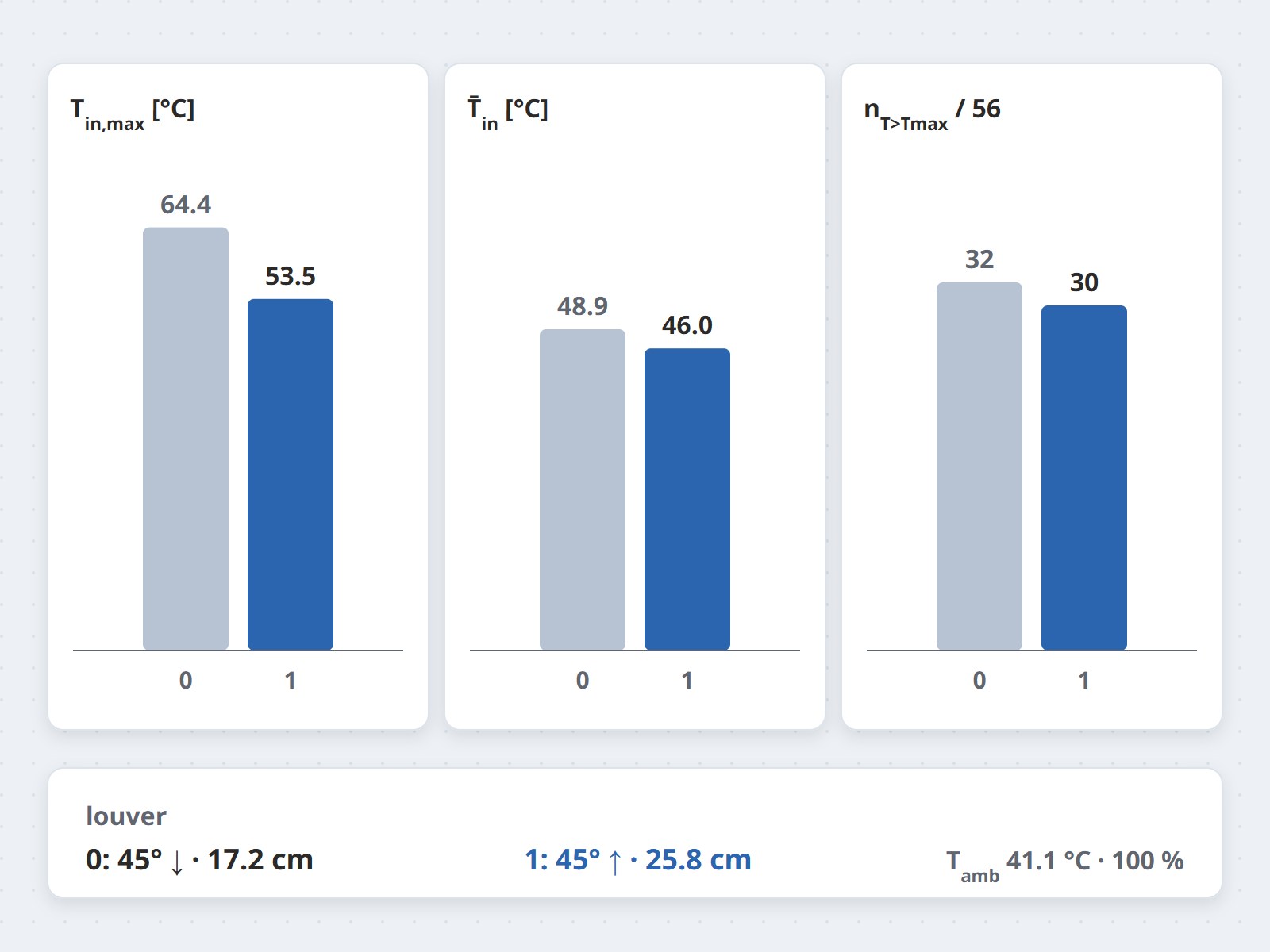

- Phương án 1: khí nóng bốc lên theo louver, dòng quẩn ở cửa hút giảm rõ; nhiệt độ khí hút cao nhất còn
53,5 °C, trung bình 48,9 → 46,0 °C, số máy vượt ngưỡng 32 → 30.
- Số máy còn vượt ngưỡng là do điều kiện tính khắc nghiệt (41,1 °C, bức xạ đỉnh, 100% tải) và gió Tây đưa khí
nóng của máy này sang cửa hút máy bên cạnh — cơ sở cho bước tối ưu tiếp theo.
Lợi ích mang lại

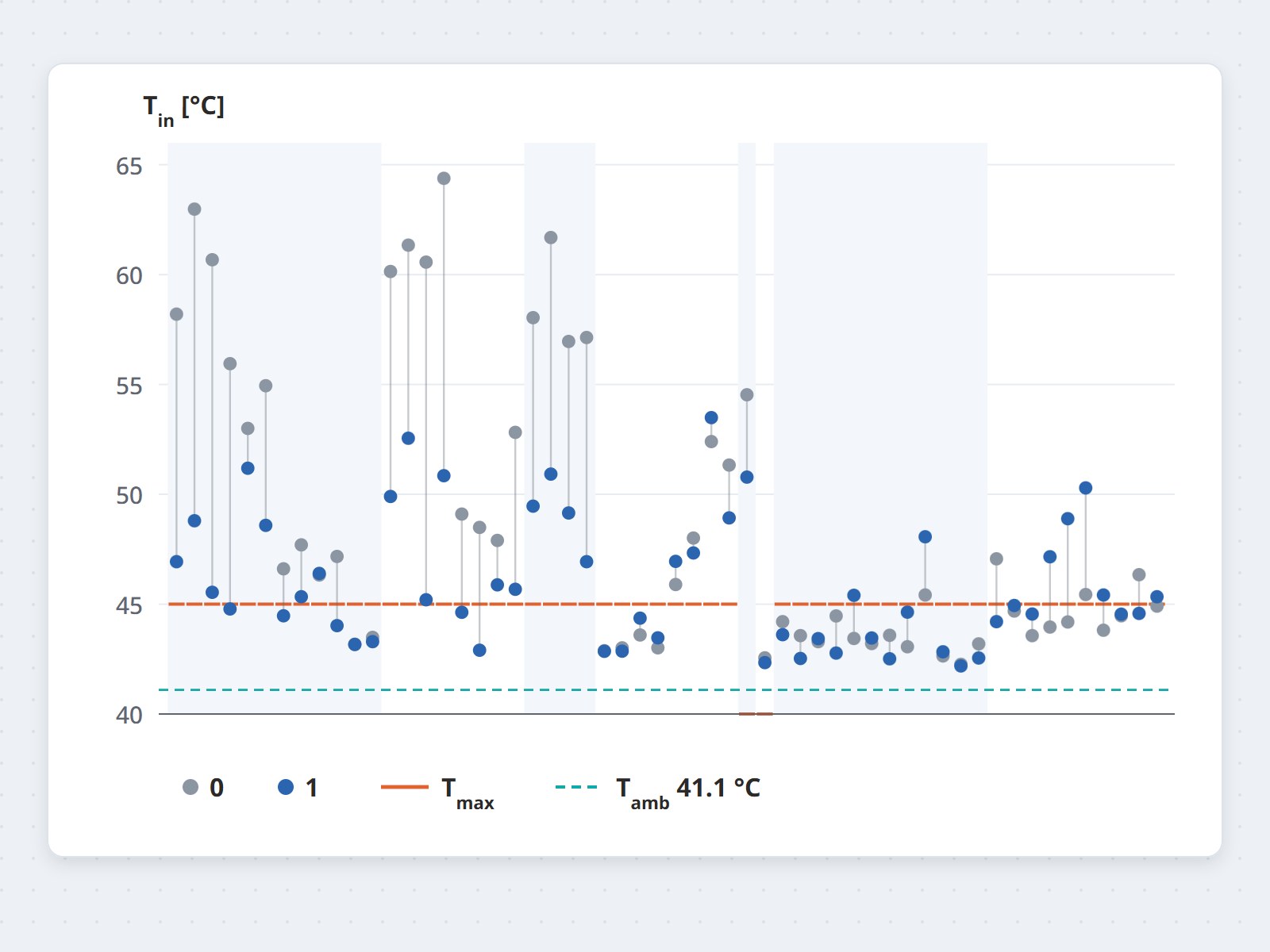

Đổi góc và khoảng nan louver là thay đổi nhỏ về kết cấu, nhưng hạ nhiệt độ khí hút cao nhất gần 11 °C. Bảng
nhiệt độ khí hút theo từng máy chỉ rõ những vị trí cần xử lý tiếp.
