Bối cảnh & bài toán
TP1 là một dây chuyền nhiều cụm: cyclone, condenser, các desorber, thermal oxidizer và tuyến ống nối. Cả hệ chạy bằng nhiều quạt mắc nối tiếp qua các nhánh ống — nên áp suất
ở mỗi nhánh phụ thuộc lẫn nhau, điểm làm việc dễ lệch khỏi thiết kế và lưu lượng mất cân bằng giữa các
nhánh.
Ngoài ra, nhiệt độ, hơi nước và rò khí làm khối lượng riêng dòng khí thay đổi liên tục theo
điều kiện vận hành, kéo theo tổn thất áp suất cũng thay đổi. Chỉnh một cụm mà không xét cả hệ sẽ đẩy vấn đề sang cụm khác.
Cách tiếp cận

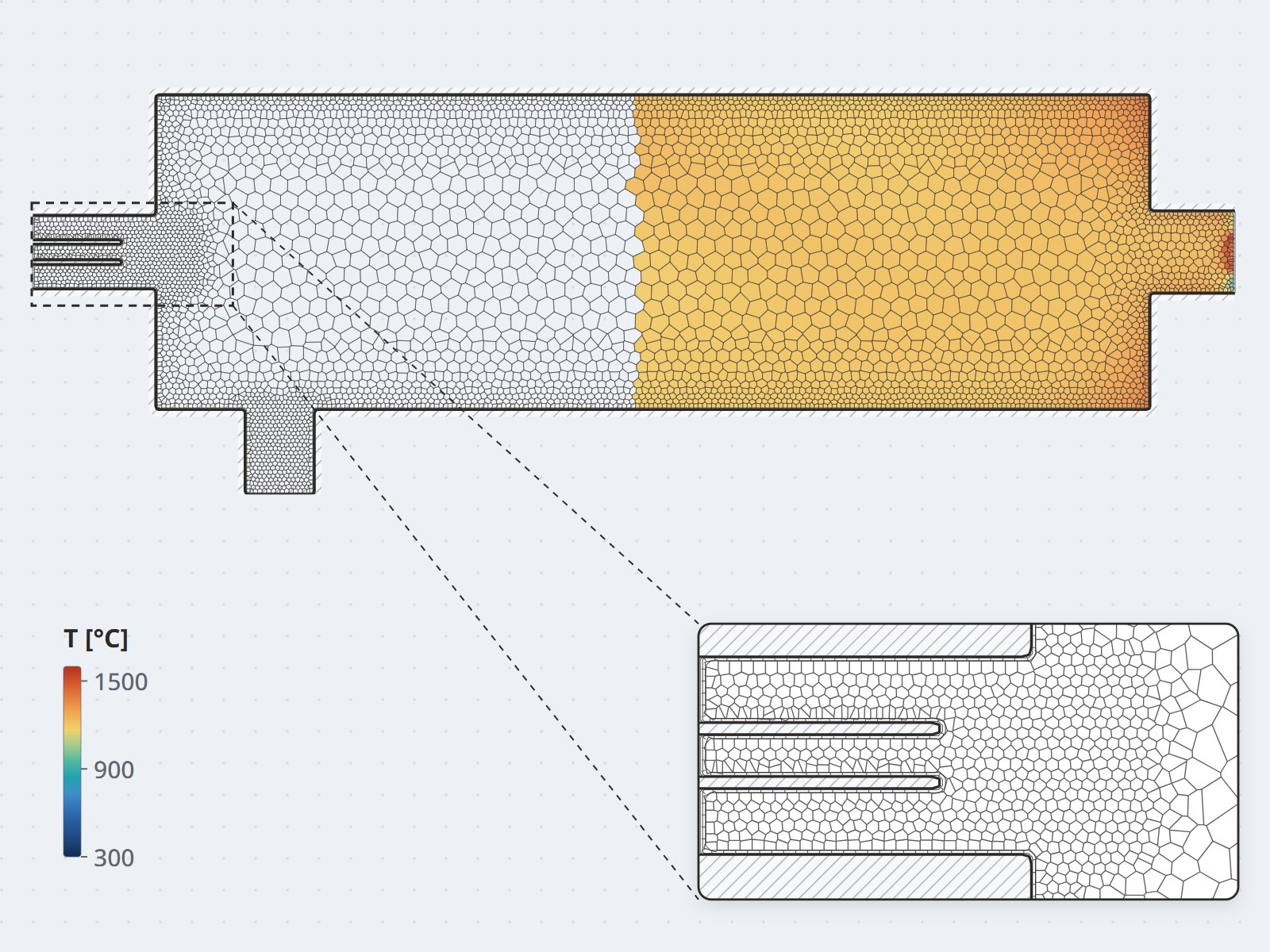

- Mô hình toàn nhà máy, không chỉ từng thiết bị: dựng CFD cho toàn bộ TP1 và cho từng cụm thiết
bị chính, để thấy rõ tương tác áp suất giữa các nhánh thay vì bỏ qua bằng giả thiết.
- Đánh giá trước khi sửa: mọi cụm — cyclone, condenser, desorber, thermal oxidizer, tuyến ống —
đều được rà soát trước, rồi xếp thứ tự ưu tiên sửa.
- So sánh phương án trên cùng thước đo: với thermal oxidizer, dựng và chấm điểm nhiều phương án
thiết kế thay vì chọn theo cảm tính.
- Bộ KPI để dùng tiếp: các chỉ số rút ra từ phân tích được giữ lại làm thước đo theo dõi hiệu
năng từng thiết bị về sau.
Kết quả
- Cyclone: giữ nguyên. Tổn thất áp 562 Pa, hiệu suất tách 40%; các phương án thay thế không cải
thiện đáng kể trên tổng thể — khuyến nghị giữ cấu hình gốc cho việc tách hạt lớn. Kết luận "không cần sửa" cũng có giá trị: nhà máy tránh được một khoản chi không cần thiết.

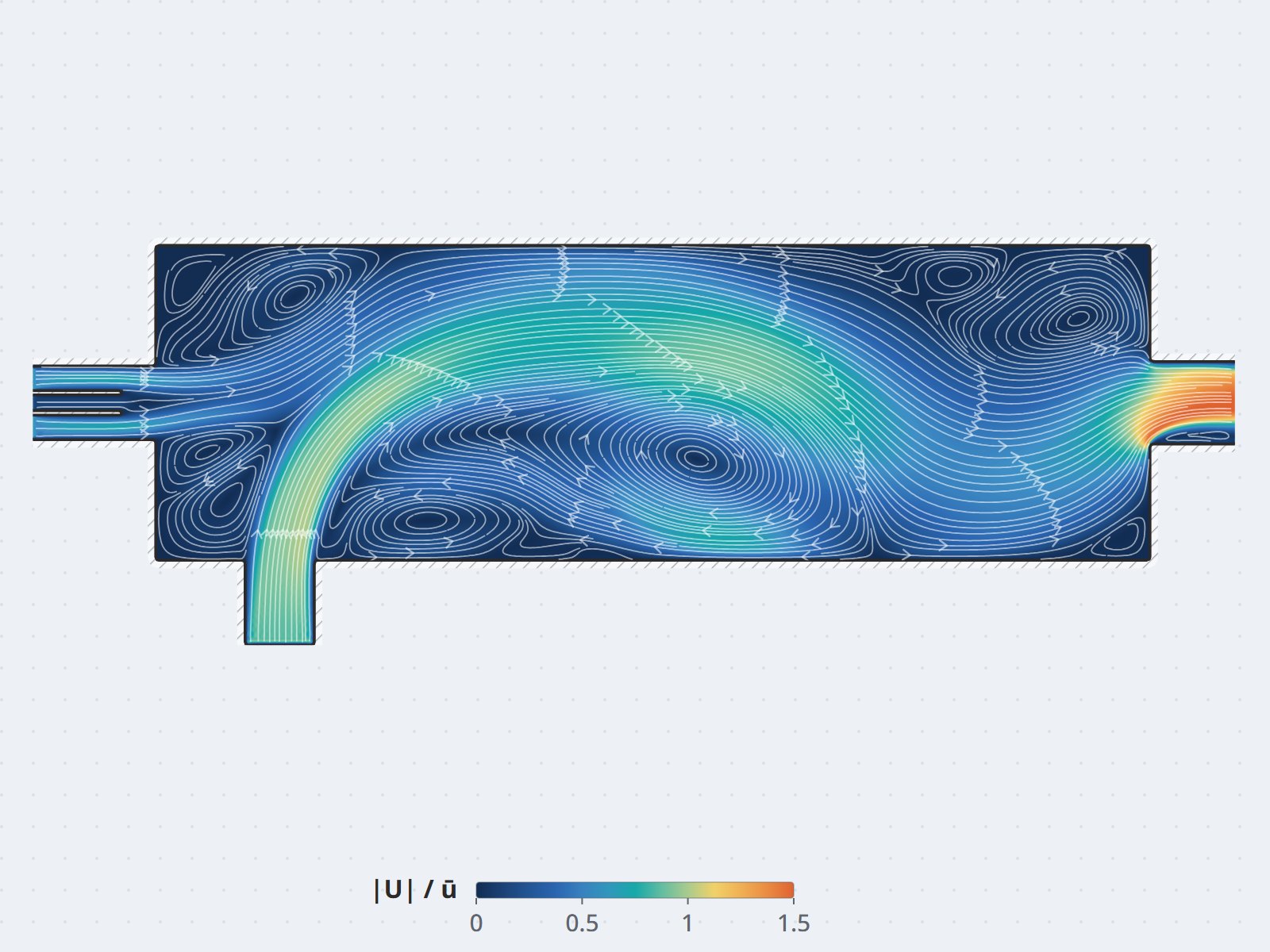

- Thermal oxidizer: Design 7 tốt nhất, Design 6 đứng thứ hai; nếu khó sửa cửa vào thì thiết kế hiện hữu vẫn đáp ứng yêu cầu kỹ thuật, vì vậy hai phương án này là khuyến nghị ưu tiên, không bắt buộc.
- Condenser & desorber: sửa nhỏ, tại chỗ. Condenser có vùng chết và dòng hồi lưu, tỉ lệ
ngưng tụ khoảng 80%; cảm biến DTD cần chỉnh ở cánh 9–10, còn cảm biến ITD nên đặt ở phía đối diện
burner.
- Tuyến ống & quạt: chốt được điểm làm việc. Tổn thất áp toàn hệ khoảng 17.000 Pa, từ đó xác

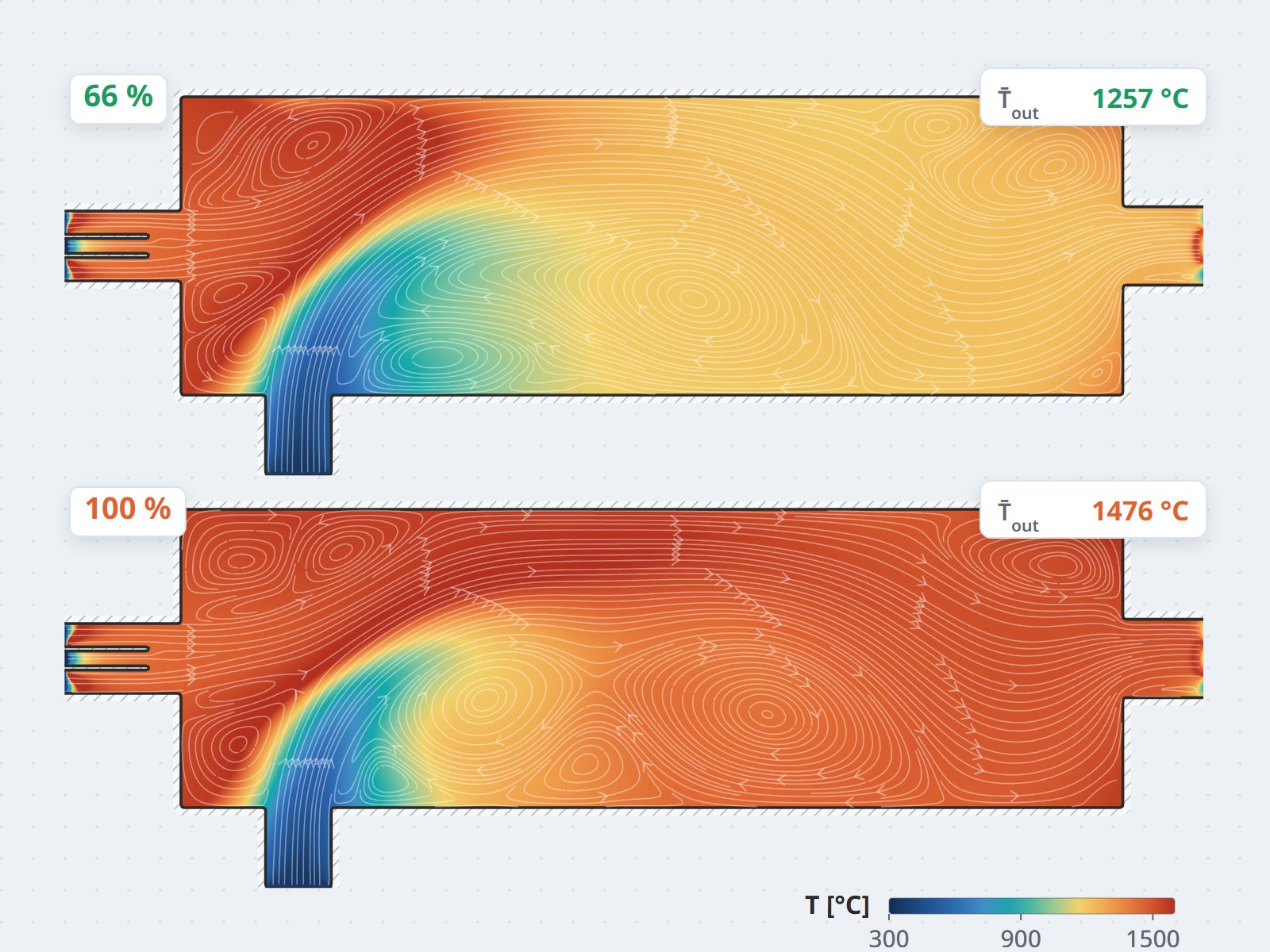

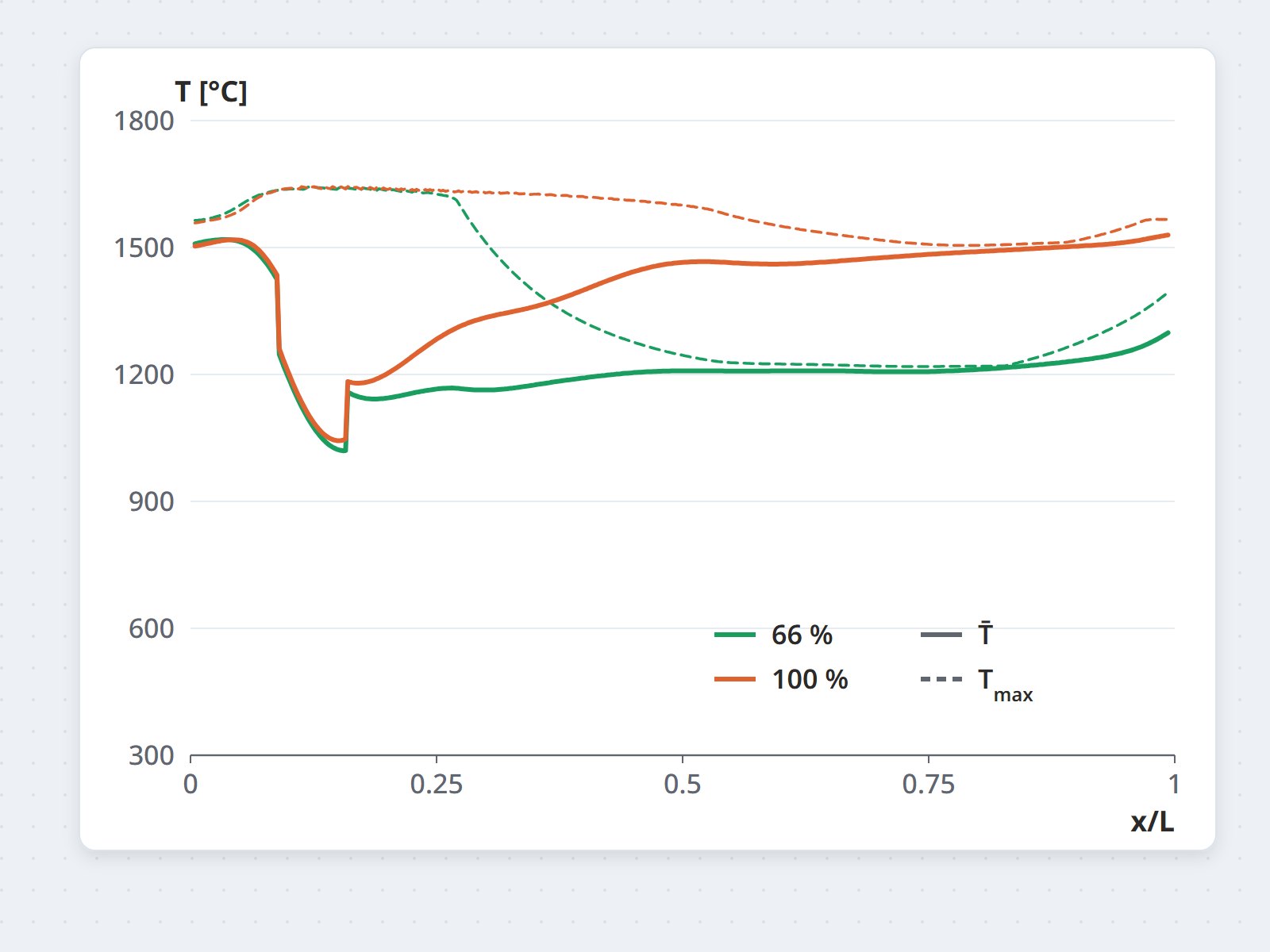

định điểm làm việc cho ba quạt ID; khuyến nghị vận hành ở 66% tải burner — không nên chạy 100% tải.
Lợi ích mang lại
Với dây chuyền nhiều quạt nối tiếp, câu hỏi then chốt là sửa cụm nào để cả hệ vận hành tốt hơn. Mô hình toàn nhà máy giải đáp câu hỏi này: ba khuyến nghị giữ nguyên, hai phương án
ưu tiên, vài chỉnh sửa nhỏ và một mức tải vận hành — đủ để ra quyết định mà không phải thử trên một hệ
xử lý chất thải nguy hại đang chạy.
